    BRT转台轴承
    BRT转台轴承
    您当前所在位置:网站首页 > 产品中心 > BRT转台轴承
    BRT转台轴承(轴向/径向组合)
    BRT转台轴承(轴向/径向组合)

    起订量:1件

    1.产品特点 BRT(YRT)转台轴承 由一个推力/向心座圈,一个推力/…

    在线咨询

    1.产品特点

       BRT(YRT)转台轴承 由一个推力/向心座圈,一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台,卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

    黄瓜污影院


    2.系列型号

    点击以下链接查看详细参数

    BRT50(BRTC50-XL  BRT80(BRT80-TN)(BRT80-TV)  BRT100(BRTC100-XL)

    BRT120(BRTC120-XL)  BRT150(BRTC150-XL)  BRT180(BRTC180-XL)

    BRT200(BRTC200-XL)  BRT260(BRTC260-XL)  BRT325(BRTC325-XL)

    BRT395(BRTC395-XL)  BRT460(BRTC460-XL)  BRT580(BRTC580-XL)

    BRT650(BRTC650-XL)  BRT850(BRTC850-XL)  BRT950(BRTC950-XL)

    BRT1030(BRTC1030-XL)  BRT1200(BRTC1200-XL)


    3.应用领域

    数控机床-数控转台-数控立车-精密回转台-检测仪器-精密设备


    4.图纸下载

    BRT(YRT)转台轴承三维模型下载|三维转台设计资料|BYC资料提供|

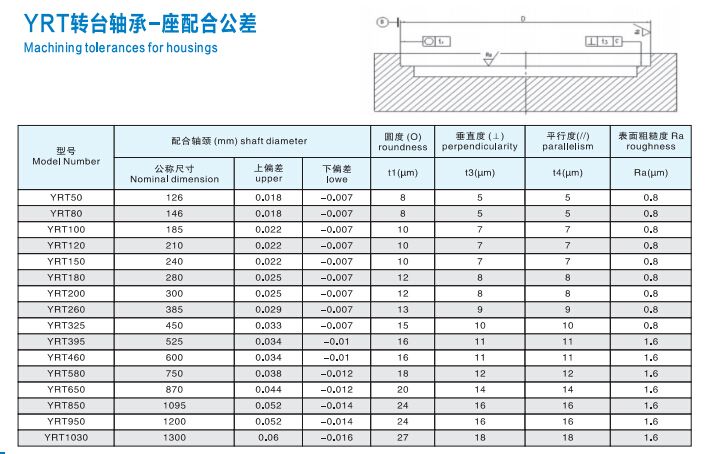

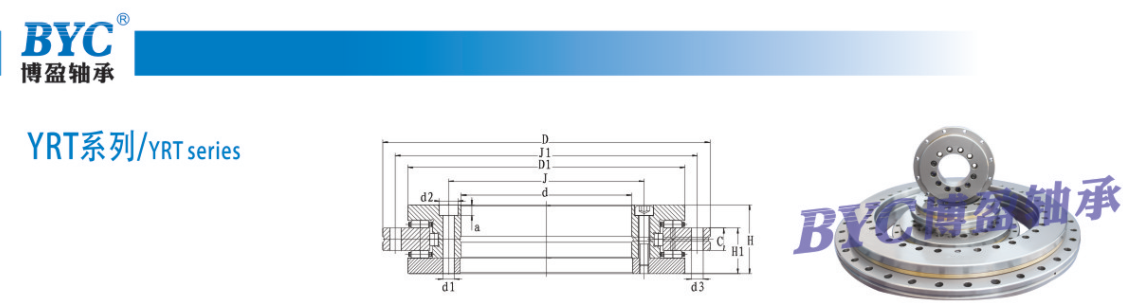

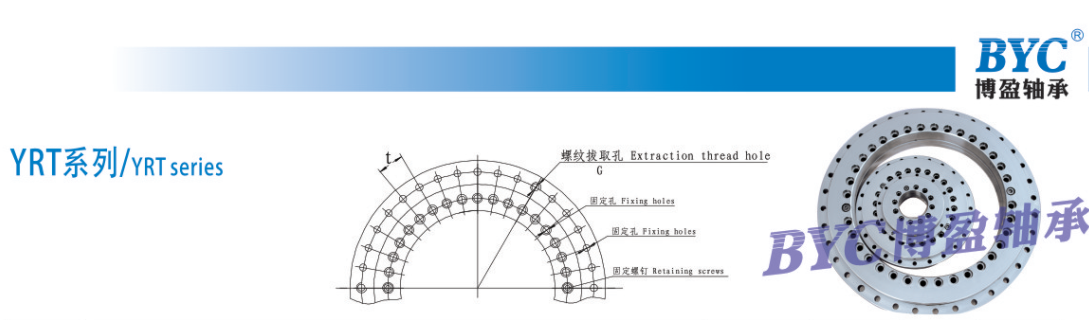

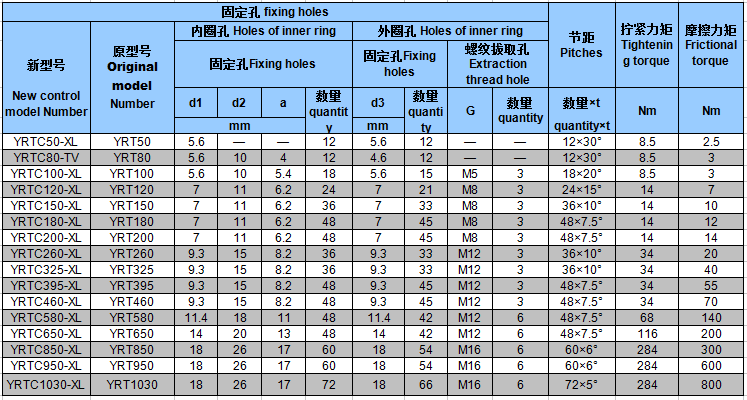

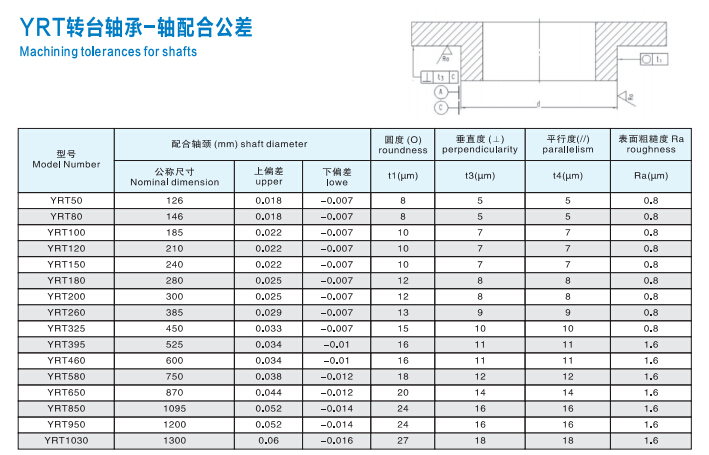

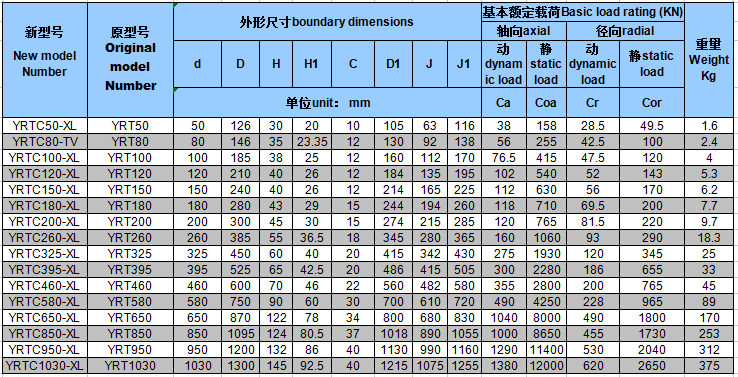

    5.参数表

    黄瓜污影院

    黄瓜污影院黄瓜污影院黄瓜污影院




    6.安装说明

    设计与安装

    l 对配合结构的要求见-图一

    运输时固定螺钉保护轴承零件,为了较易定心安装,安装时固定螺钉可以松开,安装后固定螺钉应再拧紧或者用定位螺钉替换固定螺钉。

    l 有或无附加支撑环都可安装L-截面环2

    a) 无支撑环的,轴承代号BRT(YRT)

    b) 用 L-截面环支撑环的,轴承代号BRT(YRT)…VSP, L-截面环的整个表面都必须得到支撑。

    l 装配力只能通过被安装的轴承套圈进行传递,绝不能通过滚动体传递。

    l 定位螺钉应用扭力扳手以呈十字交叉的形式来拧紧见-图二。

    l 安装和拆卸式不要分开或交换轴承零件。

    l 启动摩擦力矩是尺寸表中所列轴承摩擦力矩的3~3.5倍。

    黄瓜污影院安装

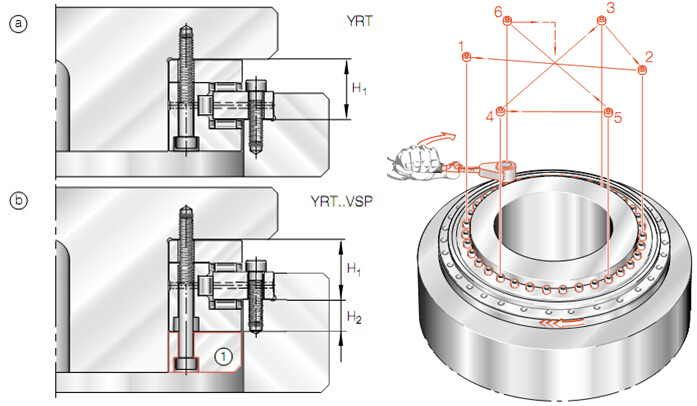

                                  图一                              图二


    7.安装实例

    黄瓜污影院安装实例
